LW系列無堵塞排污泵

以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍： 25-500 （mm）
流量范圍： 8-2600 （m3/h）
揚程范圍： 7-80 （m）
材質：鑄鐵、不銹鋼
常規產品全部現貨供應，縮短了交貨期。
應用領域： 化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業等行

產品介紹

一、產品概述：
無堵塞排污泵具有節能、結構獨特等功能。產品投放市場后以其獨特的設計，可靠的質量受到廣大用戶的歡迎和好評，被許多單位選為代替進口產品。
LW系列無堵塞排污泵、YW型無堵塞液下排污泵、GW型管道式無堵塞排污泵三大系列是我單位在QW潛水式排污泵的基礎上，根據用戶的要求及使用條件、方式不同進行合理設計而成的，其水力模型同QW型泵，產品投放市場后，以其獨特的設計，可靠的質量受到廣大用戶的歡迎和好評。

二、適用范圍:
LW系列無堵塞排污泵為單吸蝸殼式泵，泵內裝有無堵塞防纏繞型單（雙）大流道葉輪，具有很好的通過能力。該系列泵具有兩種結構形式，一是電機與泵直接同軸，二是采用聯軸器聯接，電機采用標準立式電機。適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。

三、使用條件:
1、LW立式排污泵系列產品在額定電壓為380V，電源頻率為50Hz時適用
2、介質溫度不超過120攝氏度，介質密度≤1150kg/m3,PH值在5-9范圍之間;
3、海拔高度不超過1000米；
4、輸送介質年粘度不超1000CP；
5、產品材質主要為鑄鐵，不能用于強腐蝕性或含有強腐蝕性的介質中;

注意：在選型或安裝使用前務使泵實際使用條件符合以上條款，確保產品的正確使用！

四、產品特點:
1、采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
2、設計合理，配套電機合理，效率高，節能效果顯著。
3、機械密封采用單道密封，材質為硬質耐磨耐腐碳化鎢，具有耐用、耐磨等特點，可連續運行8000小時以上。
4、泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
5、水力性能整機效率高，運轉噪音低。
6、在電機風葉端加上防護罩，整機可置于室外工作，無需機房，可節省大量基建費用。
7、泵與電機為一體機構，安裝時無需校正；

五、型號意義:

六、結構說明：

LW(WL)型系列立式無堵塞排污泵為單吸蝸殼式泵，泵內裝有無堵塞防纏繞型單（雙）大流道葉輪，具有很好的通過能力。

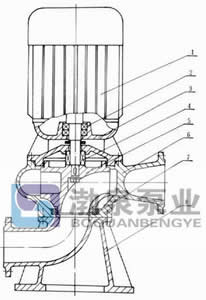

該系列泵具有兩種結構形式，一是電機與泵直接同軸，二是采用聯軸器聯接，電機采用標準立式電機。其結構如圖所示，每種結構具有兩種底座連接形式，一是進口水平吸入，具有轉角功能。

1	電機	2	軸承	3	電機座	4	機械密封
5	葉輪	6	泵體	7	密封圈	8	底座

型號	口徑 (mm)	流量 (m3/h)	揚程 (m)	功率 (kw)	轉速 (r/min)	效率 (%)
LW25-8-22-1.1	25	8	22	1.1	2825	38.5
LW32-12-15-1.1	32	12	15	1.1	2825	40
LW40-15-15-1.5	40	15	15	1.5	2840	45.1
LW40-15-30-2.2	40	15	30	2.2	2840	48
LW50-20-7-0.75	50	20	7	0.75	1390	54
LW50-10-10-0.75	50	10	10	0.75	1390	56
LW50-20-15-1.5	50	20	15	1.5	2840	55
LW50-15-25-2.2	50	15	25	2.2	2840	56
LW50-18-30-3	50	18	30	3	2880	58
LW50-25-32-5.5	50	25	32	5.5	2900	53
LW50-20-40-7.5	50	20	40	7.5	2900	55
LW65-25-15-2.2	65	25	15	2.2	2840	52
LW65-37-13-3	65	37	13	3	2880	55
LW65-25-30-4	65	25	30	4	2890	58
LW65-30-40-7.5	65	30	40	7.5	2900	56
LW65-35-50-11	65	35	50	11	2930	60
LW65-35-60-15	65	35	60	15	2930	63
LW80-40-7-2.2	80	40	7	2.2	1420	52
LW80-43-13-3	80	43	13	3	2880	50
LW80-40-15-4	80	40	15	4	2890	57
LW80-65-25-7.5	80	65	25	7.5	2900	56
LW100-80-10-4	100	80	10	4	1440	62
LW100-110-10-5.5	100	110	10	5.5	1440	66
LW100-100-15-7.5	100	100	15	7.5	1440	67
LW100-85-20-7.5	100	85	20	7.5	1440	68
LW100-100-25-11	100	100	25	11	1460	65
LW100-100-30-15	100	100	30	15	1460	66
LW100-100-35-18.5	100	100	35	18.5	1470	65
LW125-130-15-11	125	130	15	11	1460	62
LW120-130-20-15	125	130	20	15	1460	63
LW150-145-9-7.5	150	145	9	7.5	1440	63
LW150-180-15-15	150	180	15	15	1460	65
LW150-180-20-18.5	150	180	20	18.5	1470	75
LW150-180-25-22	150	180	25	22	1470	76
LW150-130-30-22	150	130	30	22	1470	75
LW150-180-30-30	150	180	30	30	1470	73
LW150-200-30-37	150	200	30	37	1480	70
LW200-300-7-11	200	300	7	11	970	73
LW200-250-11-15	200	250	11	15	970	74
LW200-400-10-22	200	400	10	22	1470	76
LW200-400-13-30	200	400	13	30	1470	73
LW200-250-15-18.5	200	250	15	18.5	1470	72
LW200-300-15-22	200	300	15	22	1470	73
LW200-250-22-30	200	250	22	30	1470	71
LW200-350-25-37	200	350	25	37	1980	75
LW200-400-30-55	200	400	30	55	1480	70
LW250-600-9-30	250	600	9	30	980	74
LW250-600-12-37	250	600	12	37	1480	78
LW250-600-15-45	250	600	15	45	1480	75
LW250-600-20-55	250	600	20	55	1480	73
LW250-600-25-75	250	600	25	75	1480	73
LW300-800-12-45	300	800	12	45	980	76
LW300-500-15-45	300	500	15	45	980	70
LW300-800-15-55	300	800	15	55	980	73
LW300-600-20-55	300	600	20	55	980	75
LW300-800-20-75	300	800	20	75	980	78
LW300-950-20-90	300	950	20	90	980	80
LW300-1000-25-110	300	1000	25	110	980	82
LW350-1100-10-55	350	1100	10	55	980	84.5
LW350-1500-15-90	350	1500	15	90	980	82.5
LW350-1200-18-90	350	1200	18	90	980	83.1
LW350-1100-28-132	350	1100	28	132	740	83.2
LW350-1000-36-160	350	1000	36	160	740	78.5
LW400-1500-10-75	400	1500	10	75	980	82.1
LW400-2000-15-132	400	2000	15	132	740	85.5
LW400-1700-22-160	400	1700	22	160	740	82.1
LW400-1500-26-160	400	1500	26	160	740	83.5
LW400-1700-30-200	400	1700	30	200	740	83.5
LW400-1800-32-250	400	1800	32	250	740	82.1
LW500-2500-10-110	500	2500	10	110	740	82
LW500-2600-15-160	500	2600	15	160	740	83
LW500-2400-22-220	500	2400	22	220	740	84
LW500-2600-24-250	500	2600	24	250	740	82

因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
