CDLK/CDLKF浸入式多級離心泵

浸入式多級離心泵CDLK/CDLKF是一款用于電火花行業、車床行業、磨床行業、加工中心、冷卻裝置等行業的專用水泵，CDLK/CDLKF浸入式多級離心泵為安裝標準電機的非自吸式多級泵，采用國內水力模型優化設計而成的多級離心泵。電機軸通過泵頭用聯軸器直接與泵軸聯接，泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。為滿足水槽或容器的安裝深度，可安裝空腔體來改變泵本身的長度，不同的級數長度見尺寸和重量表和可供產品范圍表。該泵用于輸送機床冷卻液、潤滑液、冷凝水輸送、工業清洗設備和其他適合浸入式泵使用的場合，適應于不同溫度、流量和壓力范圍，CDLK浸入式多級離心泵適用于無腐蝕性液體，CDLKF適用于輕度腐蝕性液體。

具體用于電火花、車床、磨床、加工中心、冷卻裝置、工業清洗設備、過濾系統等。稀薄、干凈、不含固體顆粒和纖維的非易爆液體，可輸送水及冷卻用水溶液和切割潤滑液。

二、運行條件：
稀薄、干凈、不含固體顆粒和纖維的非易爆液體，可輸送水及冷卻用水溶液和切割潤滑液。
液體溫度：常溫型－15℃～＋70℃
　　　　　熱水性＋70℃～＋120℃

四、電機：
電機為全封閉，風冷式二級標準電機。
防護等級：IP55
絕緣等級：F
標準電壓，50Hz：1×220－230/240V
                3×200/346V
                3×220－240/380－415V
                3×220－225/380－440V
標準電壓，60Hz：3×200－230/346－400V
                3×220－255/380－440V
                3×220－277/380－480V
其他電壓的電機按要求可供。
單相電機從0.37~2.2kW可供。

五、最大環境溫度：
當泵在環境溫度大于40℃或海拔大于1000m下運行時，由于空氣密度低冷卻效果差，電機輸出功率P2會有一定降低。泵在上情況下運行電機功率需配大。

六、曲線條件：
下述條件適用于后面所示性能曲線。
1、所有曲線都基于電機在恒速2900rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm2/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。

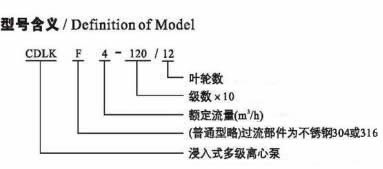

七、型號意義

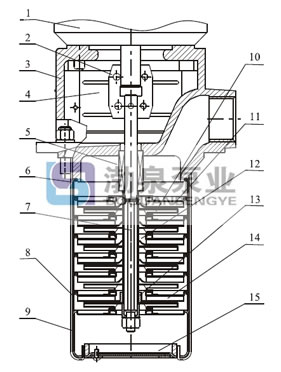

八、截面圖：

參數表
