CHL、CHLK輕型不銹鋼多級離心泵
以下為系列產品選型范圍,具體型號參考性能參數表
口徑范圍:  25-50/25-50 mm
流量范圍:  0.5-28 m3/h
揚程范圍:  9-60 m
材質:304、316、316L不銹鋼
常規產品全部現貨供應,縮短了交貨期。
應用領域: 主要用于家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、凈化系統、輕油等的循環和增壓。





產品介紹
        一、產品概述:
輕型臥式多級離心泵CHL,CHLK和CHLF(T)非自吸離心泵,配加長軸電機采用了免修機械密封,緊湊式結構使泵尺寸很小,軸向入口和徑向出口。多級離心泵的過流部件均采用不銹鋼材料(304或316)制成,輕型不銹鋼多級離心泵具有低噪音,耐輕腐蝕,外形美觀、體積小、重量輕、使用壽命長等特點,不同材質的硬質合金密封,保證了不同介質輸送均無泄漏;噪音低:兩個低噪音軸承下的水泵,運轉平穩,除電機微弱聲響,基本無噪聲;故障率低:結構簡單合理,整機無故障工作時間大大提高。采用國內水力模型優化設計而成的臥式多級離心泵。

二、應用范圍:
CHL,CHLK和CHLF(T)型多級泵(輕型不銹鋼多級離心泵)主要用于家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、凈化系統、輕油等的循環和增壓。
1)小型中央空調循環
2)冷卻系統
3)工業清洗
4)水處理(水的凈化)
5)水產養殖
6)施肥/計量系統
7)環境應用

三、工作條件:
稀薄、干凈、不凝、不爆炸、不含固體顆粒或纖維的液體。
液體溫度: 常溫型-15℃至+70℃
熱水型+70℃至+110℃
最大環境溫度:+40℃
最大運作壓力:10巴
最大進口壓力受最大運作壓力限制
介質酸堿性:PH4~9

四、輸送液體
1、稀薄、清潔、不含固體顆粒或纖維的非易燃易爆液體。
2、泵可以輸送諸如礦泉水、軟化水、純水、清油和其它輕化工介質。
3、當輸送液體的密度或粘度大于水,如需要,必須配用大功率電機。
4、泵是否適用于某一特定液體由多種因素決定,其中最重要的是氯含量、PH值、溫度和溶濟、油的含量等。

五、曲線條件:
下述條件適用于后面所示性能曲線。
1、所有曲線都基于電機在恒速2900rpm的測量值。
2、曲線容差符合ISO9906,附錄A。
3、測試采用20℃不含空氣的水,運動粘度為1mm2/s。
4、泵的使用參照加粗曲線的性能范圍,以防流量過小產生過熱和流量過大使電機過載等。

六、電機:
電機為全封閉,風冷式二極電機
防護等級:IP55
絕緣等級:F
標準電壓,
50Hz:
1×220-240V
3×220-240V
380-415V

七、型號含義:
CHL  4 — 30
|         |       |
|         |       |______  級數×10
|         |
|         |____________  額定流量m3/h
|
|____________________ 輕型不銹鋼多級離心泵(過流部件不銹鋼304或316)
CHL  K  4 — 30
|       |    |       |
|       |    |       |______  級數×10
|       |    |
|       |    |____________  額定流量m3/h
|       |
|       |_______________  不銹鋼空調專用泵
|
|____________________ 輕型臥式多級管道離心泵(過流部件不銹鋼304或316)

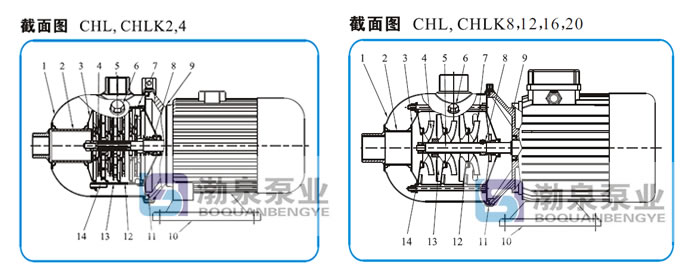

八、截面圖:

                        | 序號 | 零件名稱 | 材料 | 對照代號/AISI/ASTM |
                    | 1 | 進出水段 | 不銹鋼 | AISI304 |
                    | 2 | 連接管 | 不銹鋼 | AISI304 |
                    | 3 | 壓板 | 不銹鋼 | AISI304 |
                    | 4 | 葉輪 | 不銹鋼 | AISI304 |
                    | 5 | 軸 | 不銹鋼 | AISI304 |
                    | 6 | 堵頭 | 不銹鋼 | AISI304 |
                    | 7 | 出水導葉 | 不銹鋼 | AISI304 |
                    | 8 | 機械密封 |   |   |
                    | 9 | 電機端蓋 | 鋁合金 |   |
                    | 10 | 底座 | 鑄鐵 | ASTM25B |
                    | 11 | 快速接頭 | 不銹鋼 | AISI304 |
                    | 12 | 導葉 | 不銹鋼 | AISI304 |
                    | 13 | 支撐導葉 | 不銹鋼 | AISI304 |
                    | 14 | 導流器 | 不銹鋼 | AISI304 |


九、性能參數:

                        | 型號 | 揚程 | 流量(m3/h) | 電機功率(KW) | 轉速(r/min) |
                    | CHL2-20 | 14 | 2 | 0.37 | 2900 |
                    | CHL2-30 | 21 | 2 | 0.55 | 2900 |
                    | CHL2-40 | 28 | 2 | 0.55 | 2900 |
                    | CHL2-50 | 35 | 2 | 0.55 | 2900 |
                    | CHL2-60 | 42 | 2 | 0.75 | 2900 |
                    | CHL4-20 | 15 | 4 | 0.55 | 2900 |
                    | CHL4-30 | 22 | 4 | 0.75 | 2900 |
                    | CHL4-40 | 30 | 4 | 0.75 | 2900 |
                    | CHL8-10 | 8.5 | 8 | 0.75 | 2900 |
                    | CHL8-20 | 17 | 8 | 0.75 | 2900 |
                    | CHL8-30 | 25.5 | 8 | 1.1 | 2900 |
                    | CHL8-40 | 34 | 8 | 1.5 | 2900 |
                    | CHL8-50 | 42.5 | 8 | 2.2 | 2900 |
                    | CHL12-10 | 9.5 | 12 | 0.75 | 2900 |
                    | CHL12-20 | 19.5 | 12 | 1.2 | 2900 |
                    | CHL12-30 | 29.5 | 12 | 1.8 | 2900 |
                    | CHL12-40 | 39.5 | 12 | 2.4 | 2900 |
                    | CHL12-50 | 50 | 12 | 3 | 2900 |
                    | CHL16-10 | 10 | 16 | 1.1 | 2900 |
                    | CHL16-20 | 21 | 16 | 2.2 | 2900 |
                    | CHL16-30 | 32 | 16 | 3 | 2900 |
                    | CHL20-10 | 9.5 | 20 | 1.1 | 2900 |
                    | CHL20-20 | 21 | 20 | 2.2 | 2900 |
                    | CHL20-30 | 33 | 20 | 4 | 2900 |

		因產品生產批次、型號不同,產品圖片及外形尺寸等僅供參考,詳情可聯系我們的銷售人員
