ZS50-32-160/1.1不銹鋼臥式單級離心泵

ZS50-32-160/1.1不銹鋼臥式單級離心泵參數

ZS50-32-160/1.1不銹鋼臥式單級離心泵產品概述:

ZS50-32-160/1.1不銹鋼臥式單級離心泵產品應用:
ZS型不銹鋼臥式單級管道離心泵是一種適應范圍較廣的多功能產品，可以輸送各種包括水或工業液體在內的不同介質，適用于不同溫度、流量和壓力范圍。
其典型應用主要包括以下方面：
供水：水廠過濾、輸送及分區送水和主管增壓；
工業增壓：流程水系統、清洗系統；
工業液體輸送：鍋爐給水、冷凝系統、冷卻和空調系統、機床配套、酸堿輸送；
水處理：蒸餾系統或分離器、游泳池等；
農田灌溉、石油化工、醫藥衛生等。

ZS50-32-160/1.1不銹鋼臥式單級離心泵安裝條件:
ZS型臥式單級管道離心泵為泵軸直聯型聯結，由泵、泵軸和標準電機組成：
1）泵應安裝在通風且防冰凍的地方；
2）泵的安裝要保證在使用時泵不受系統管路的張力影響；
3）如果泵安裝在戶外，必須配置合適的外罩以防止電氣元件進水或凝露；
4）為了方便于檢查和維修，在機組的周圍應必須留有足夠的空間；
5）電氣接線裝置應保證泵不受缺相、電壓不穩、漏電和過載的損害；
6）泵應水平安裝在基座上，水平方向?yàn)楸玫奈肟冢怪狈较驗楸玫呐懦隹凇?/p>

ZS50-32-160/1.1不銹鋼臥式單級離心泵運行條件:
清潔、稀薄、非易燃易爆并不含有固體顆粒和纖維的液體；
溫度在-20℃至+100℃之間的液體；
環境溫度最高+40℃；
最高海拔1000米；
系統最高壓力10bar。

五、電機:
電機為全封閉、風冷式二極標準電機；
防護等級：IP55；
絕緣等級：F；
標準電壓：50Hz 1×220V
3×380V

六、曲線條件：
下列說明適用于后面所示的曲線：
1、曲線容差符合ISO9906,附錄A；
2、所有曲線都是基于電壓3×380V，電機在恒速2900rpm或2950rpm時的測量值；
3、試驗用介質為溫度在20度，不含有任何固體雜質的清水。
4、泵不應在低于曲線中規定最小流量或在高于曲線中規定最大流量的情況下進行工作；
5、如果泵送液體的粘度或密度不同于水，則須對電機功率進行調整。

七、最小進口壓力-NPSH：
如果泵中的壓力低于輸送液體的蒸汽壓力，可能發生氣蝕，為避免氣蝕，確保泵進口側有一最小壓力，最大吸程H[m]可按下式計算：
H＝pb×10.2-NPSH-Hf-Hv-Hs
Pb-大氣壓（巴）
在閉式管路中可以認為是閉式系統的系統壓力（巴）
NPSH-凈正吸入壓頭（米）
可以在性能曲線中NPSH曲線上對應于最大流量處讀出。
Hf－入口處的管路損失（米）
其是對應于管路可能產生的最大流量時的值。
Hv-液體的汽化壓力（米）
其值的大小取決于液體的溫度和液體的汽化壓力值。
Hs－安全余量（米）
最小為0.5米壓頭
通用計逄，如果“H”為正值，說明泵可以在最大吸程“H”的情況下運行；如果“H”為負值，說明泵必須要在進口有一個最小壓力為“H”米的壓頭的情況下才可以正常運行。
注：一般情況下不進行以上計算。只有在下列情況下使用泵時才要對“H”進行計算：
1、液體溫度較高
2、液體流速超過了額定值
3、吸程較大或進口管路較長
4、系統壓力太小
5、進口條件較差

八、型號含義:

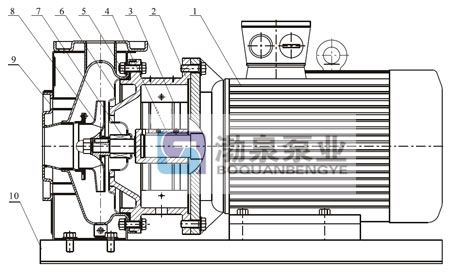

九、截面圖：
