ISGB40-50B 便拆立式熱水泵

ISGB40-50B 便拆立式熱水泵是在IS型泵、ISG型立式管道離心泵的基礎上延伸便拆立式管道離心泵。該系列產品整臺泵采用便拆結構，解決了更換大功率水泵的軸承、機械密封、葉輪等易損件不方便的難題。
ISGB40-50B 便拆立式熱水泵該系列泵具有運轉平穩、使用壽命長、配套方便、維護保養更輕松等優點，可替代ISG型管道泵、IS型離心泵、S型雙吸泵等常規離心泵產品。

二、產品特點
1、立式結構，安裝調試方便，獨特設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了泵房建筑投資30％一60％。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感，使產生品煥發藝術的魅力。
2、配用Y系列標準通用電機，運行平穩、噪音極低。
3、軸承采用品牌精密軸承，精度高、可靠性好、壽命長。
4、葉輪采用90年代自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長。
5、電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便。
6、可拆卸硬性中間聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的防護罩。
7、機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。
8、泵蓋結構設計獨特，只要卸下硬性中間聯軸器、泵蓋螺母，即可十分輕便取出軸承座。泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。

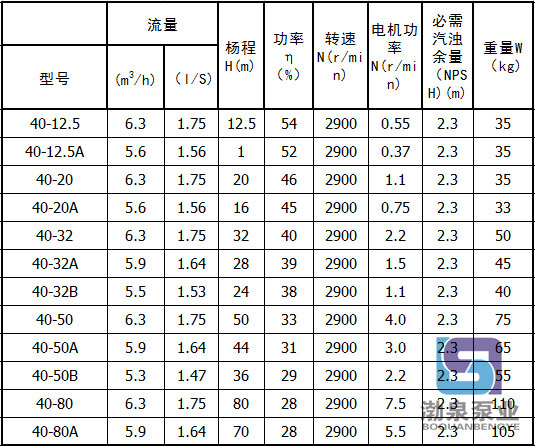

三、性能、型號：
泵性能范圍：
額定流量Qn=4.4m3/h~1450m3/h；
額定壓力PN=0.125Mpa~1.25Mpa（揚程12.5m~125m）
轉速n=2900r/min、1450r/min、970r/min；
泵最大工作壓力≤1.6MPa（P＝Po+Pn) （Po為泵進口壓力）；
泵進出口口徑40mm-350mm

四、主要用途：
1、ISGB40-50B 便拆立式熱水泵用于采暖、衛生用水、冷凍水系統和灌溉裝置中的無腐蝕的冷水和熱水。
2、IHGB、YGB型泵用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門。

五、結構優點：
1、泵軸與電機軸采用硬性連接，振動小、噪音低；
2、泵進出口口徑相同，能象閥門一樣安裝在管路的任意位置，且裝有閥盤，使泵安裝簡便、穩固；
3、泵軸有獨立的支承點，使電機軸承運行可靠；
4、用強制環流的不受轉向限制的特殊結構機械密封，運行可靠、壽命長；
5、獨特的安裝結構大大縮小泵的占地面積，節約建設投資30%－50%；

六：轉動：
通過電機聯軸器，由電機驅動泵，從傳動端看，泵為順時針方向旋轉。

七、工作條件:
1、泵系統最高工作壓力為1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa(泵揚程工作壓力大于1．6MPa時應在訂貨另行提出，以便在制造時泵的過流部件和聯接部件采用鑄鋼)。
2、輸送介質為清水或物理化學性質類似清水的其它液體。(輸送介質帶有細小顆粒的應在訂貨時另行說明，以便裝配耐磨式機械密封)。
3、環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%。
4、介質溫度：T＝20℃ ~ +120℃；
5、環境溫度：T≤40℃，環境溫度不超過95%。

八、型號意義:

九、結構說明：

 泵體：管道連接形式的螺旋形泵殼，采用現代水力模型設計制造，法蘭符合GB4216.5，并帶有Rp1/4或Rp3/8側壓口。
葉輪：閉式鑄鐵葉輪，水力模型和特殊的結構保證泵的效率，且可靠地消除泵的軸向力。
機械密封：用于水溫120℃以下免保養，并不受轉向限制。特殊的設計保證動環的補償性和密封性。
泵軸：優化設計的泵軸和聯軸器融為一體，縮減傳動軸的尺寸，使泵更安全可靠地運行，并且使整臺泵的體積減小。
泵軸承：采用進口NTN或NSK精密軸承，噪音低、壽命長。
電機：Y或Y2系列鼠籠式交流電機，型式：B5型。使用標準用電機，維護、保養方便、快捷，大功率配有軸承潤滑保養注油孔裝置。

十、安裝方式：
