ZCQ80-50-200耐酸堿抗腐蝕磁力驅動自吸泵

工作原理：

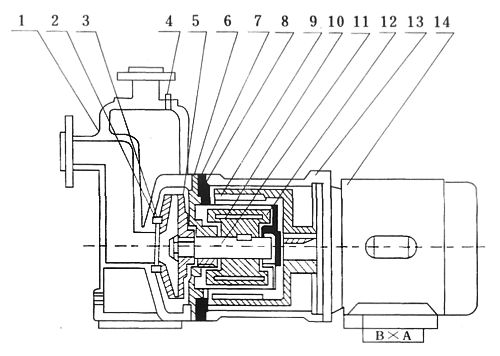

ZCQ80-50-200耐酸堿抗腐蝕磁力驅動自吸泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。

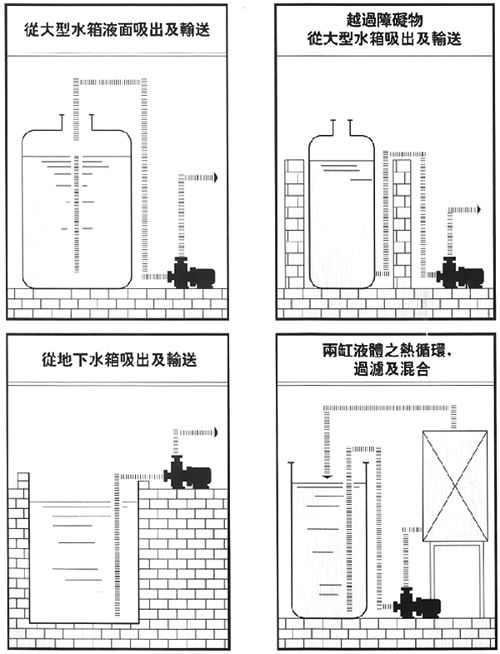

裝置實例：

自吸泵的安裝

一、開箱后檢查泵銘牌，校對自吸泵產品主要參數是否與使用要求相符。

二、自吸泵應水平安裝，泵體不得承受管路重量。

三、泵與管路應保持良好的密封。

自吸泵的使用

一、泵使用前應進行檢查、電機風葉轉動要靈活、無卡住及異聲現象，各緊固件要牢固。

二、擰開泵上方的加水螺栓，加入儲液水不少于泵體容積的三分之二，旋緊螺栓。

三、接上電源試轉一下，從電機端看，運轉是否與泵轉向標記一致。

四、泵停止工作前，先關閉排出閥門，再關閉電源，最后關閉吸入管閥門。

自吸泵使用應注意事項

1．因自吸泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。

2．被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

3．泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。

4．被輸送的介質及其溫度應在泵材允許的范圍內。金屬泵的使用溫度＜100℃，被輸送的介質比重≤1.3；介質比重＜1.3時，將影響技術性能。

5．對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。

6．ZCQ80-50-200耐酸堿抗腐蝕磁力驅動自吸泵運行500小時后，應拆檢軸承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5～1mm，葉輪軸向竄動1.5～2mm時，應更換軸承和軸向動環。
