有許多管道泵，立式管道泵，臥式管道泵，管道熱水泵，多級管道泵，水管等，今天小編就為大家找出更多立式管道泵結構圖和他特點。

如圖所示：立式管道泵電動機和泵主要由兩部分組成。立式電機派生電機：泵體，葉輪，機械密封等部件組成。其連接過程是：①電機軸延伸與機械密封④，葉輪③相連，用螺母和墊圈⑤⑥緊固;加泵和電機蓋②和之間的一個“O”型密封圈螺栓兩個連接牢固;由泵和馬達，漏水時之間的保持密封環分離，以保護電機的安全運行。

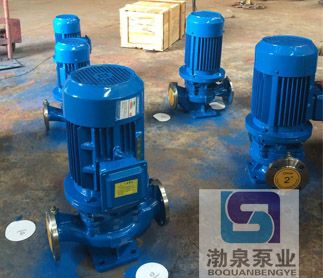

立式管道泵的結構特點

首先，直接安裝在電機軸上延伸的葉輪，軸向尺寸短，結構緊湊，泵和電機軸承合理的配置能夠有效地平衡由所述泵的操作而產生，從而保證了泵的平穩運行的徑向和軸向負荷，振動小，噪音低。

第二，泵為立式結構，進口和相同口徑的出口，并在同一中心線上，如安裝在管道，具有安裝腳閥，增加泵，小巧美觀的穩定性，占地面積小建建設低投入。

三，機械密封采用機械密封或進口鈦合金密封環，中型耐高溫機械密封和采用硬質合金材料的組合，耐磨密封，能有效地提高了機械密封的使用壽命。

四，安裝維護方便，無需拆動管路系統，只要卸下泵聯體螺母即可抽出全部轉子部件。

第五，需要使用串聯和根據需要并行操作模式的一個泵流量和揚程。

六，可以使用根據管道布置的要求安裝在垂直和水平泵。
